اتصالات مهره‌ای (که به آن‌ها اتصال جاکو یا Jaco Fitting هم می‌گویند) یکی از دو نوع اتصال رایج در دستگاه‌ تصفیه آب خانگی هستند. باز و بسته کردن این اتصالات برخلاف ظاهر ساده‌شان نکات فنی دارد که رعایت نکردن آن‌ها مستقیم به نشتی آب و خرابی دستگاه منجر می‌شود. در این راهنما تمام مراحل را گام‌به‌گام، همراه با نکات حرفه‌ای و اشتباهات رایجی که باید از آن‌ها دوری کنید، آموزش می‌دهیم.

برای بستن اتصال مهره‌ای تصفیه آب: شلنگ را ۱۷ تا ۲۰ میلیمتر داخل مهره فشار دهید، سپس مهره را در جهت عقربه ساعت با دست سفت کنید. برای باز کردن: مهره را خلاف عقربه ساعت بچرخانید و شلنگ را بیرون بکشید. قبل از هر دستکاری، شیر ورودی را ببندید و فشار دستگاه را با باز کردن شیر برداشت تخلیه کنید.

انواع دستگاه تصفیه آب خانگی با تخفیف ویژه

قیمت دستگاه تصفیه آب آکواپرمیوم مجهز به 9 فیلتر تخصصی برای حذف آلاینده‌ها و بهبود کیفیت آب آشامیدنی

انواع اتصالات دستگاه تصفیه آب: مهره‌ای در مقابل فیتینگی

قبل از شروع آموزش باید بدانید در دستگاه تصفیه آب دو نوع اتصال وجود دارد و هر کدام روش باز و بسته کردن متفاوتی دارند:

ویژگی	اتصال مهره‌ای (جاکو)	اتصال فیتینگی (فشاری / QC)
روش اتصال	پیچ و مهره دستی	فشار دادن تا صدای تق
نیاز به ابزار	بدون ابزار (فقط دست)	بدون ابزار
سرعت نصب	کندتر	سریع‌تر
آب‌بندی	بسیار قوی	خوب
دوام و مقاومت	بیشتر	کمتر (در باز و بست مکرر)
کاربرد رایج	شیر برداشت، فیلترهای یخچال، اتصالات قدیمی‌تر	بیشتر دستگاه‌های جدید
سایز رایج	¼ اینچ (خانگی)، ⅜ اینچ (نیمه‌صنعتی)	¼ اینچ

در این مقاله فقط اتصالات مهره‌ای را آموزش می‌دهیم. اگر دستگاه شما اتصالات فیتینگی (فشاری) دارد، باید با روش متفاوتی کار کنید.

ساختار اتصال مهره‌ای تصفیه آب چگونه است؟

یک اتصال مهره‌ای کامل (جاکو) از سه قطعه تشکیل می‌شود که آشنایی با هر کدام در هنگام نصب ضروری است:

بدنه اتصال (Body): قطعه اصلی با دنده رزوه‌ای که به قطعات دستگاه (هوزینگ، شیر، سه‌راهی) پیچ می‌شود. جنس آن معمولاً پلاستیک مهندسی یا برنج است
مهره هشت‌ضلعی (Nut): مهره‌ای که شلنگ را داخل بدنه نگه می‌دارد. با چرخاندن آن اتصال باز یا بسته می‌شود
قطعه دوکی (Insert / Sleeve): یک قطعه کوچک که داخل سر شلنگ می‌رود و استحکام و آب‌بندی اتصال را تأمین می‌کند. در برخی مدل‌ها به‌صورت جداگانه وجود دارد و در برخی دیگر داخل مهره تعبیه شده است

در اتصالات جاکو، وقتی مهره سفت می‌شود، قطعه دوکی داخل سر شلنگ فشرده می‌شود و یک آب‌بند مکانیکی قوی ایجاد می‌کند. این مکانیزم دلیل استحکام بالای این نوع اتصال است.

ابزار و مواد لازم قبل از شروع

کاتر شلنگ یا تیغ تیز (برای برش عمودی سر شلنگ)
دستمال تمیز و خشک
ظرف برای گرفتن آب احتمالی
نوار تفلون (فقط برای اتصالات رزوه‌ای که به لوله‌کشی وصل می‌شوند؛ برای اتصال شلنگ به مهره نیازی نیست)

توجه مهم: برای باز و بسته کردن اتصالات مهره‌ای تصفیه آب به هیچ آچار یا ابزار پیچ‌گوشتی نیاز ندارید. تمام مراحل با دست انجام می‌شود. استفاده از آچار می‌تواند مهره یا بدنه اتصال را ترک بدهد.

مراحل اجباری قبل از هر دستکاری در اتصالات

این مراحل را حتماً قبل از باز کردن هر اتصالی انجام دهید؛ نادیده گرفتن آن‌ها باعث پاشیده شدن آب تحت فشار می‌شود:

دستگاه را از برق بکشید تا پمپ خاموش شود
شیر ورودی آب به دستگاه را ببندید (شیر زیر سینک که روی لوله آب شهری قرار دارد). برای پیدا کردن آن شلنگ ورودی دستگاه را دنبال کنید
شیر مخزن را ببندید (شیر آبی‌رنگ بالای مخزن را در جهت عقربه ساعت بچرخانید)
شیر برداشت (شیر روی سینک) را باز کنید تا فشار آب داخل دستگاه آزاد شود؛ این کار را تا زمانی ادامه دهید که دیگر آبی از شیر نیاید
یک دستمال یا ظرف زیر محل کار قرار دهید تا آب باقیمانده در شلنگ‌ها را جذب کند

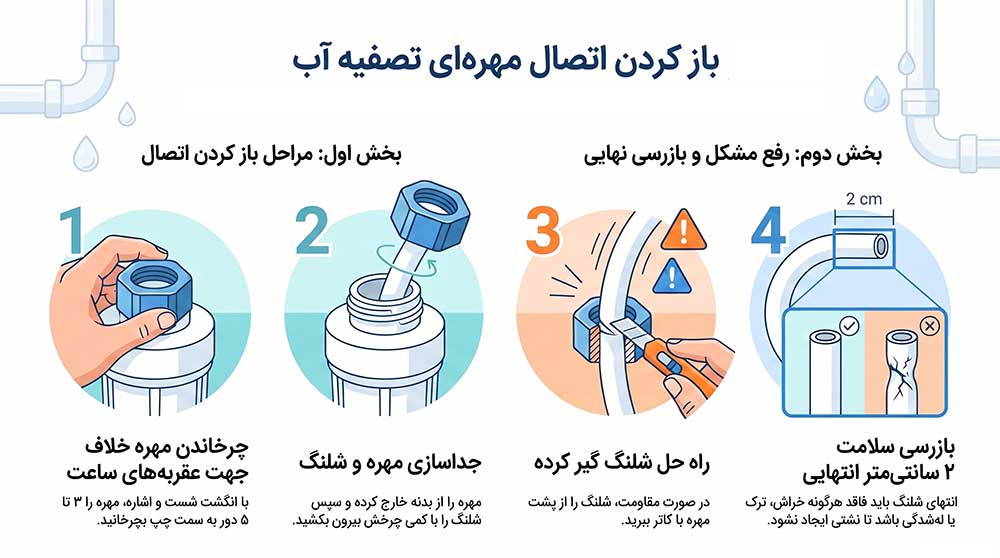

آموزش گام‌به‌گام باز کردن اتصال مهره‌ای تصفیه آب

پس از انجام مراحل ایمنی بالا:

مهره را پیدا کنید: مهره هشت‌ضلعی در محل اتصال شلنگ به بدنه اتصال قرار دارد. برای تشخیص، انگشت روی آن بگذارید؛ باید آزادانه بچرخد
مهره را خلاف جهت عقربه ساعت بچرخانید: با انگشت شست و اشاره هر دو دست، مهره را به سمت چپ بچرخانید. معمولاً ۳ تا ۵ دور لازم است تا مهره کاملاً شل شود
مهره را از بدنه اتصال جدا کنید: وقتی مهره کاملاً شل شد، آن را با انگشت از بدنه خارج کنید. شلنگ هنوز داخل مهره است
شلنگ را از مهره بیرون بکشید: مهره را در یک دست نگه دارید و شلنگ را از سر دیگر آن خارج کنید. ممکن است کمی مقاومت کند؛ با کمی چرخش آزاد می‌شود
اگر شلنگ گیر کرد: شلنگ را از پشت مهره (سمت بیرون) با کاتر ببرید و تکه باقیمانده را از مهره خارج کنید. در این حالت سر شلنگ کوتاه‌تر می‌شود
سر شلنگ را بررسی کنید: حداقل ۲ سانتیمتر از سر شلنگ باید کاملاً سالم باشد. هر خراشیدگی، ترک یا له‌شدگی باعث نشتی پس از اتصال مجدد می‌شود.

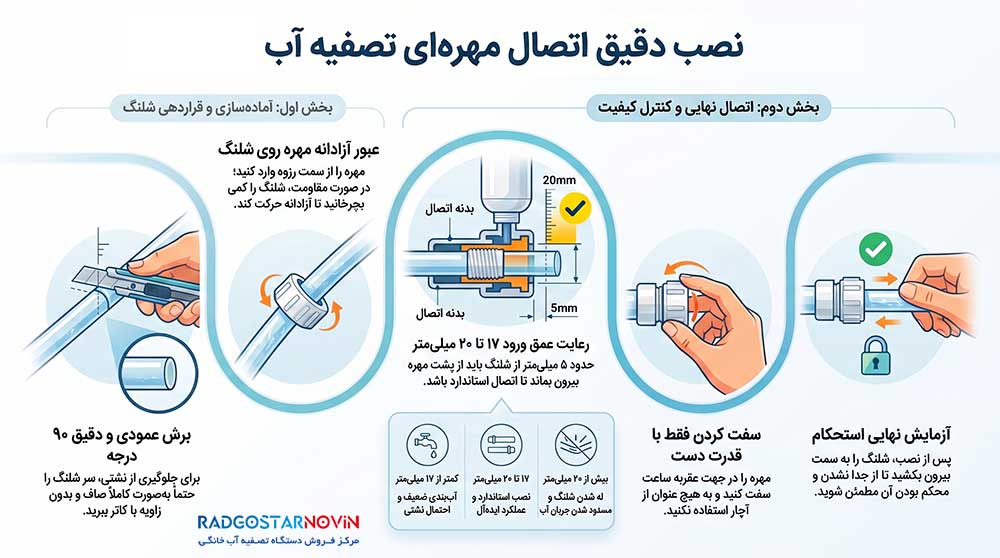

آموزش گام‌به‌گام بستن اتصال مهره‌ای تصفیه آب

سر شلنگ را آماده کنید: اگر سر شلنگ خراش یا آلودگی دارد، با کاتر آن را به‌صورت عمودی (۹۰ درجه) ببرید. برش کج و زاویه‌دار مهم‌ترین علت نشتی پس از نصب است
مهره را روی شلنگ ببندید: شلنگ را از سمت جلوی مهره (سمت رزوه) وارد کنید. مهره باید آزادانه روی شلنگ برود؛ اگر مقاومت داشت شلنگ را کمی بچرخانید
شلنگ را داخل بدنه اتصال فشار دهید: سر شلنگ را مستقیم وارد حفره بدنه اتصال کنید. بین ۱۷ تا ۲۰ میلیمتر از شلنگ باید وارد بدنه شود. در این حالت حدود ۵ میلیمتر از شلنگ از پشت مهره بیرون خواهد زد
مراقب عمق شلنگ باشید: وارد کردن کمتر از ۱۷ میلیمتر باعث آب‌بندی ضعیف می‌شود. وارد کردن بیش از ۲۰ میلیمتر شلنگ را له می‌کند و جریان آب را مسدود می‌سازد
مهره را در جهت عقربه ساعت بچرخانید: در حالی که شلنگ را با یک دست داخل بدنه نگه داشته‌اید، با دست دیگر مهره را به سمت راست بچرخانید و سفت کنید. فقط با دست سفت کنید؛ آچار نزنید
استحکام اتصال را آزمایش کنید: شلنگ را با کمی نیرو به سمت بیرون بکشید. اگر جدا نشد اتصال محکم است.

راه‌اندازی دستگاه پس از کار با اتصالات

بعد از اتمام کار اتصالات، قبل از اینکه برق را وصل کنید:

شیر ورودی آب به دستگاه را به‌آرامی باز کنید
شیر مخزن را باز کنید
حدود ۱ دقیقه صبر کنید تا دستگاه با فشار آب پر شود
تمام اتصالاتی که با آن‌ها کار کردید را با دستمال خشک لمس کنید تا هیچ رطوبتی نباشد
شیر برداشت را ببندید
دستگاه را به برق وصل کنید
حداقل ۱۵ دقیقه دستگاه را زیر نظر بگیرید و دوباره اتصالات را بررسی کنید

اشتباهات رایج هنگام کار با اتصالات مهره‌ای که به نشتی منجر می‌شوند

این اشتباهات در بیشتر نشتی‌های پس از سرویس دیده می‌شوند:

۱. برش کج شلنگ

رایج‌ترین اشتباه. اگر سر شلنگ با زاویه (نه ۹۰ درجه) بریده شده باشد، یک طرف زودتر از طرف دیگر به آب‌بند می‌رسد و نشتی ایجاد می‌شود. همیشه از کاتر مخصوص شلنگ یا تیغ کاملاً عمود استفاده کنید.

۲. نادیده گرفتن خراش سر شلنگ

بعد از باز و بست‌های مکرر، سطح شلنگ در محل اتصال دچار خراشیدگی ریز می‌شود. این خراش‌ها در مهره چاله‌ای ایجاد می‌کنند که آب از آن نشت می‌کند. هر بار که اتصال باز می‌کنید سر شلنگ را بررسی کنید و در صورت نیاز چند سانتیمتر ببرید.

۳. فشار دادن بیش از حد شلنگ

اگر بیش از ۲۰ میلیمتر از شلنگ داخل بدنه اتصال برود، انتهای شلنگ وارد مسیر اصلی آب می‌شود و جریان را مسدود می‌کند. نتیجه: افت شدید فشار آب یا قطع کامل آب از آن مسیر.

۴. سفت کردن با آچار

اتصالات مهره‌ای تصفیه آب برای سفت شدن با دست طراحی شده‌اند. اعمال گشتاور با آچار می‌تواند رزوه‌های پلاستیکی مهره یا بدنه اتصال را خرد کند و اتصال را غیرقابل استفاده کند.

۵. استفاده از نوار تفلون روی اتصال مهره-شلنگ

نوار تفلون فقط برای اتصالات رزوه‌ای (قطعاتی که به لوله‌کشی یا اتصالات دیگر وصل می‌شوند) لازم است. استفاده از آن بین مهره و شلنگ نه‌تنها کمکی نمی‌کند، بلکه ممکن است از آب‌بندی مکانیکی صحیح جلوگیری کند.

۶. باز کردن اتصال بدون تخلیه فشار

اگر قبل از باز کردن مهره، فشار آب داخل دستگاه تخلیه نشده باشد، با باز شدن مهره آب با فشار بیرون می‌زند. این می‌تواند باعث پاشیدن آب به قطعات برقی دستگاه یا اطراف شود.

اگر بعد از بستن اتصال نشتی داشتید چه کنید؟

نشتی خفیف پس از نصب مهره‌ای در این موارد رخ می‌دهد و راه‌حل هر کدام متفاوت است:

نشتی از محل مهره روی شلنگ

اتصال را باز کنید، سر شلنگ را بررسی کنید. اگر خراشیدگی داشت چند سانتیمتر ببرید، سپس دوباره وصل کنید. اگر مهره خودِ اتصال فرسوده است، باید کل اتصال تعویض شود.

نشتی از رزوه اتصال به بدنه دستگاه

رزوه دنده‌ای که اتصال به آن پیچ شده نیاز به نوار تفلون دارد. اتصال را بردارید، روی رزوه نوار تفلون بپیچید (۳ تا ۵ دور در جهت عقربه ساعت) و دوباره نصب کنید.

نشتی از بدنه خود اتصال

اتصال ترک خورده یا شکسته است. باید کل اتصال تعویض شود. برای خرید قطعات اصل تصفیه آب به نمایندگی مجاز مراجعه کنید.

نگهداری اتصالات مهره‌ای تصفیه آب و طول عمر آن‌ها

اتصالات مهره‌ای از نوع پلاستیکی معمولاً بین ۴ تا ۵ سال عمر مفید دارند. برای افزایش عمر آن‌ها:

از باز و بست بی‌دلیل و مکرر خودداری کنید؛ هر بار باز کردن اتصال به رزوه‌ها فشار وارد می‌کند
هنگام سرویس دوره‌ای دستگاه، از کارشناس بخواهید وضعیت اتصالات را هم بررسی کند
حداقل هر ۴ تا ۵ سال یک بار کلیه اتصالات دستگاه را تعویض کنید، حتی اگر نشتی ندارند
اتصالات فلزی (برنجی) عمر بیشتری نسبت به پلاستیکی دارند و در محیط‌های با فشار آب بالا مناسب‌ترند
اگر فشار آب ورودی بیش از ۸۰ PSI است، از اتصالات فلزی به‌جای پلاستیکی استفاده کنید

اتصالات مهره‌ای در کجاهای دستگاه تصفیه آب استفاده می‌شوند؟

در دستگاه تصفیه آب ۶ مرحله‌ای معمولاً اتصالات مهره‌ای در این نقاط استفاده می‌شوند:

شیر ورودی آب (شیر توپی): اتصال شلنگ ¼ اینچ از شبکه به شیر ورودی معمولاً مهره‌ای است
شیر برداشت (روی سینک): رایج‌ترین کاربرد اتصال جاکو؛ شلنگ خروجی آب تصفیه‌شده را به شیر وصل می‌کند
مخزن ذخیره: شیر آبی‌رنگ بالای مخزن ممکن است از هر دو نوع مهره‌ای یا فیتینگی باشد
برخی اتصالات زانویی هوزینگ‌ها: در مدل‌های قدیمی‌تر، اتصال شلنگ به هوزینگ فیلترها از نوع مهره‌ای بود
فیلترهای یخچال: اتصال شلنگ به فیلتر یخچال اغلب مهره‌ای است

در دستگاه‌های جدیدتر، بیشتر اتصالات داخلی به فیتینگ (QC) تبدیل شده‌اند و اتصالات مهره‌ای معمولاً در نقاط اتصال به لوله‌کشی یا شیر برداشت باقی مانده‌اند.

جمع بندی

باز و بسته کردن اتصالات مهره‌ای دستگاه تصفیه آب کاری است که با رعایت چند نکته کلیدی می‌توانید خودتان انجام دهید: قبل از شروع فشار را تخلیه کنید، سر شلنگ را عمودی ببرید، دقیقاً ۱۷ تا ۲۰ میلیمتر داخل بدنه برود، و مهره را فقط با دست سفت کنید. این چهار نکته از ۹۰ درصد نشتی‌های پس از نصب جلوگیری می‌کند.

اگر پس از انجام این مراحل همچنان با نشتی یا مشکل دیگری روبه‌رو شدید، کارشناسان راد گستر نوین آماده کمک هستند. برای مشاوره رایگان با شماره‌های ۰۲۱-۷۷۷۲۳۱۶۶ و ۰۲۱-۷۷۷۲۳۰۸۷ تماس بگیرید. هزینه سرویس پس از نصب و تأیید عملکرد دریافت می‌شود.
